直管壓力平衡式波紋補償器根據內部結構可分為內壓直管型、外壓直管型、外壓旁通直管壓力平衡型、內外壓組合旁通直管壓力平衡型。結構不同應用的工況環境不同。

直管壓力平衡式波紋補償器組成結構;

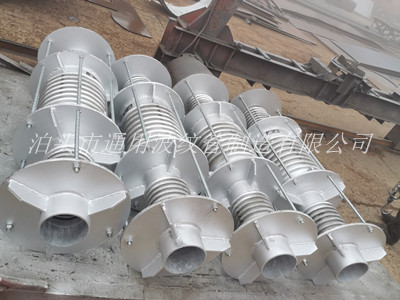

直管壓力平衡式波紋補償器由位于兩端的兩個工作波紋管和位于中間的一個平衡波紋管及拉桿和端板等結構件組成，如需補償軸向和橫向位移時，拉桿兩端應增設球面、錐面墊圈。

直管壓力平衡式波紋補償器工作原理：

主要用于吸收軸向位移，也可吸收少量的橫向位移，或軸向與橫向的組合位移?？沙惺軆?nèi)壓，波紋管的波數受柱穩定性的限制，其長度較小，僅能夠補償較小的橫向位移。受拉桿的約束，直管壓力平衡式波紋補償器的一個工作波紋管和平衡波紋管之間的距離在整個工作過程中不變，當管道系統熱膨脹時兩個工作波紋管壓縮，平衡波紋管拉伸，吸收管道系統的軸向變形。當拉桿端部的球面、錐面墊圈及螺母在約束壓力推力的同時，允許拉桿傾斜，使波紋管吸收橫向位移。拉桿、端板應能承受壓力推力引起的力和力矩；接管不僅要承受壓力推力引起的力和力矩，同時還應能夠承受作用在工作波紋管內徑與平衡波紋管內徑之間環面上的內壓載荷。

用戶在選用直管壓力平衡式波紋補償器時需要向波紋管補償器生產廠家提供工作壓力、介質、溫度、補償量、現場工況等技術參數，根據工況環境選用適合的波紋管補償器產品。
